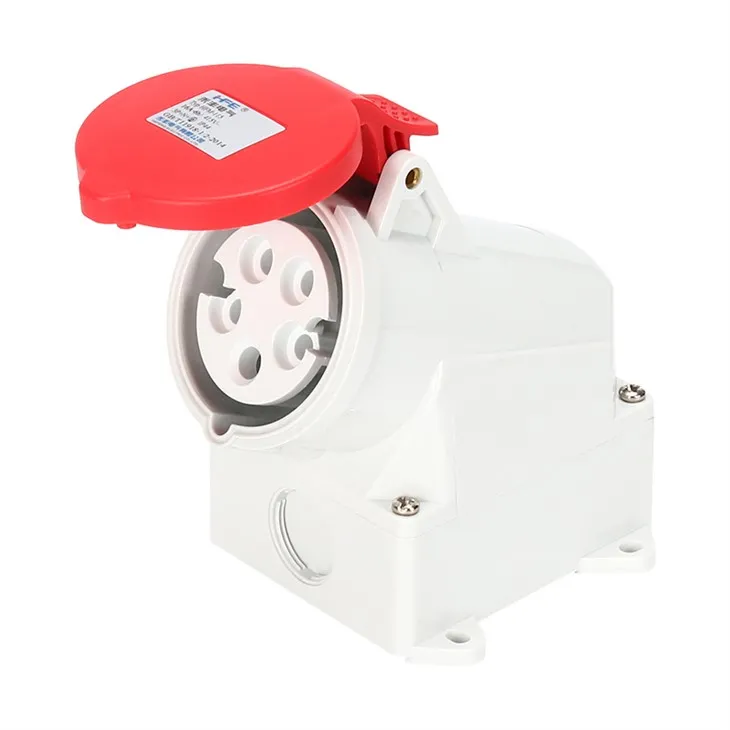

Gniazda przemysłowe IEC 60309
Wspólne specyfikacje prądowe dla wtyczek i gniazd przemysłowych:
1. Zgodnie z normą IEC60309 (norma Międzynarodowej Organizacji Elektrotechnicznej) i Chinami (norma GB) jest ona podzielona na 16A, 32A, 63A, 125A w zależności od prądu.
2. Zgodnie ze standardowymi specyfikacjami interfejsu użytkownika w USA wartości prądu to 20 A, 30 A, 60 A, 100 A.
Zhejiang Hefeng Electric Co., Ltd. jest jednym z najbardziej niezawodnych producentów i dostawców gniazd przemysłowych iec 60309 w Chinach. Dzięki bogatemu doświadczeniu serdecznie zapraszamy do zakupu wysokiej jakości gniazd przemysłowych iec 60309 na sprzedaż tutaj z naszej fabryki. Wszystkie produkty OEM charakteryzują się wysoką jakością i niską ceną.
Szczegóły produktu
Wspólne specyfikacje prądowe dla wtyczek i gniazd przemysłowych:
1. Zgodnie z normą IEC60309 (norma Międzynarodowej Organizacji Elektrotechnicznej) i Chinami (norma GB) jest ona podzielona na 16A, 32A, 63A, 125A w zależności od prądu.
2. Zgodnie ze standardowymi specyfikacjami interfejsu użytkownika w USA wartości prądu to 20 A, 30 A, 60 A, 100 A.
3. Zgodność pomiędzy różnymi specyfikacjami
- Produkty 16A zgodne ze standardami IEC i GB są kompatybilne z wtyczkami i gniazdami przemysłowymi 20A zgodnymi z amerykańskim standardem UL
- Produkty 32A zgodne ze standardami IEC i GB są kompatybilne z produktami wtyczek i gniazd przemysłowych 30A, zgodnymi z amerykańskim standardem UL
- Produkty 63A zgodne ze standardami IEC i GB są kompatybilne z produktami wtyczek i gniazd przemysłowych 60A zgodnymi z amerykańskim standardem UL
- Produkty 125A zgodne ze standardami IEC i GB są kompatybilne z wtyczkami i gniazdami przemysłowymi zgodnymi z amerykańskim standardem UL 100A
Parametr techniczny
|
Nazwa produktu |
gniazdo do montażu na ścianie |
||
|
Aktualny |
16A/32A |
||
|
Pozycja kontaktu z ziemią |
Standardowo: 4h, 6h 2 godz., 3 godz., 7 godz., 9 godz., 10 godz., * dostępne jest dostosowanie specjalnego położenia styku uziemiającego |
||
|
Kod LT |
16A |
3 piny (2P+E) |
HFM-113/HFM-113-4 |
|
4 piny (3P+E) |
HFM-114/HFM-114-4 |
||
|
5 pinów (3P+N+E) |
HFM-115/HFM-115-4 |
||
|
32A |
3 piny (2P+E) |
HFM-123/HFM-123-4 |
|
|
4 piny (3P+E) |
HFM-124/HFM-124-4 |
||
|
5 pinów (3P+N+E) |
HFM-125/HFM-125-4 |
||
|
Stopień ochrony |
IP44 |
||
|
Woltaż |
110-130V~,220-250V~,380-415~,415V~ |
||
|
Standard |
EN/IEC 60309-1/2 |
||
|
Orzecznictwo |
CE, ROHS, TUV, CB |
||

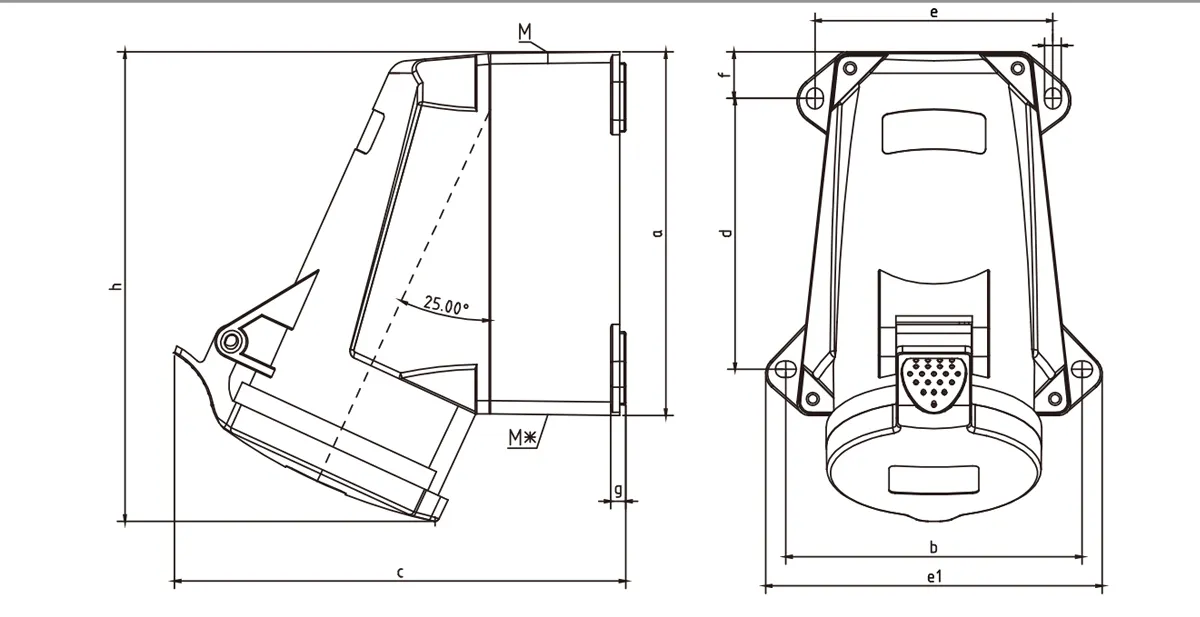

Wymiary
|
Aktualny |
16A |
32A |
||||
|
liczba biegunów |
3 piny (2P+E) |
4 piny (3P+E) |
5 pinów (3P+N+E) |
3 piny (2P+E) |
4 piny (3P+E) |
5 pinów (3P+N+E) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 Korek można odciąć. |
1个M32 Korek można odciąć. |
||||
|
Przekrój kabla-are (m m²) |
1~2.5 |
2.5~6 |
||||
※ Możliwość dostosowania w przypadku specjalnych napięć, lokalizacji uziemień, kolorów itp.
